Contenido del paquete
Cuby Terra
Accesorio Terra
Adaptador de voltaje USB-C
(Solicítalo para la Conexión Directa)
0. Elige que tipo de alimentación eléctrica deseas:
CONEXIÓN CON FUENTE DE PODER
Ventaja: Fácil y rápida instalación
Desventaja: Cable visible
CONEXIÓN DIRECTA
Ventaja: Sin cables visibles
Desventaja: se requiere una caja eléctrica
Retira el accesorio de montaje
Desliza hacia abajo para liberar y separa el accesorio de montaje del Cuby Terra
CONEXIÓN CON FUENTE DE PODER
1. Pasa el conector USB-C de la fuente de poder desde la parte posterior del accesorio de montaje hacia el frente, dejando suficiente cable libre.
2. Acomoda el cable dentro de las ranuras del accesorio para evitar que quede prensado al apretar los tornillos.
3. Atornilla el accesorio de montaje a la pared junto con el cable.
4. Conecta el cable USB-C al puerto del Cuby Terra.
5. Sin sacar el cable de las ranuras, jala el cable excedente hasta dejar únicamente el necesario para instalar el Cuby Terra.
6. Coloca Cuby Terra alineado con el accesorio de montaje y deslízalo hacia abajo hasta que quede fijo.
7. Enchufa la fuente de poder a la corriente eléctrica.
8. Continúa los pasos de configuración en la pantalla de Cuby Terra
CONEXIÓN DIRECTA (PARED)
1. Corta la corriente eléctrica antes de realizar cualquier instalación.
2. Ubica y conecta los cables de alimentación (110V) al adaptador de voltaje, siguiendo el diagrama de instalación correspondiente.
3. Acomoda el cable sobrante y el adaptador USB-C dentro de la caja eléctrica y deja afuera el extremo con el conector USB-C.
4. Pasa el conector USB-C de la fuente de poder desde la parte posterior del accesorio de montaje hacia el frente, dejando suficiente cable libre.
5. Fija el accesorio de montaje en la chalupa junto con el cable.
6. Conecta el cable USB-C al puerto del Cuby Terra.
7. Coloca Cuby Terra alineado con el accesorio de montaje y deslízalo hacia abajo hasta que quede fijo.
8. Continúa los pasos de configuración en la pantalla de Cuby Terra
CONFIGURACIÓN CUBY TERRA

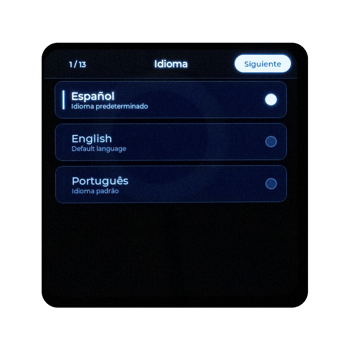

1. Elige el idioma.

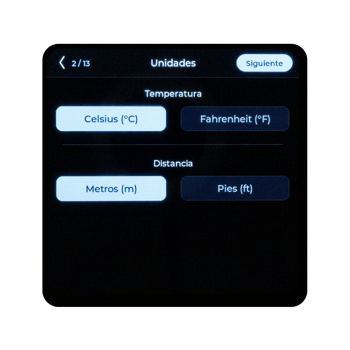

2. Selecciona las unidades de medida.
3. Asigna un nombre a tu Cuby Terra. Una vez guardado toca en siguiente.

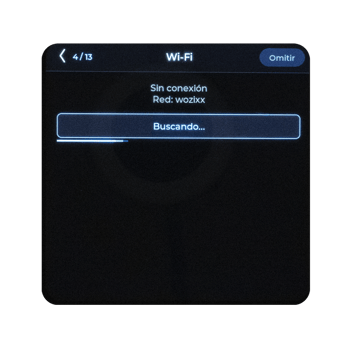

4. Cuby Terra buscará las redes WiFi cercanas.

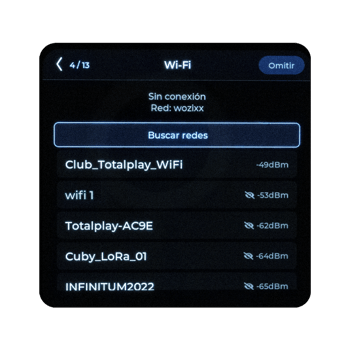

5. Selecciona tu red WiFi.

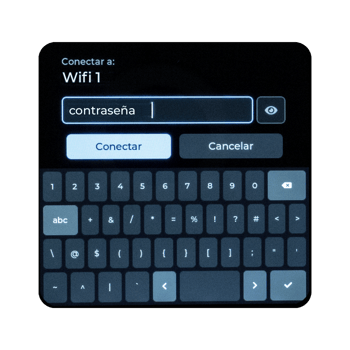

6. Ingresa la contraseña de la red WiFi.

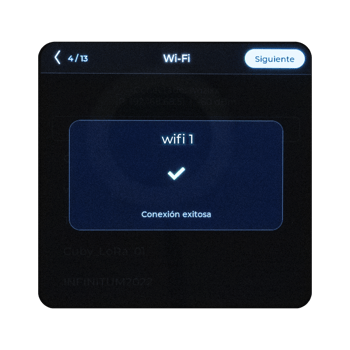

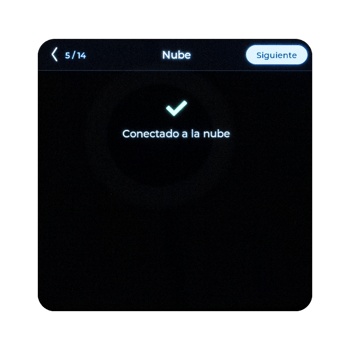

7. Espera un momento a que Cuby Terra se conecte a la Nube de Cuby Smart.

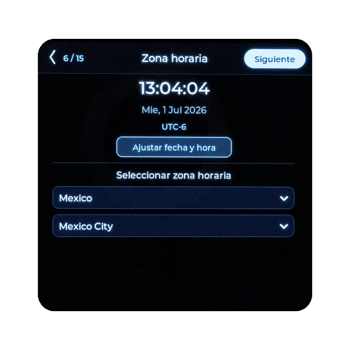

8. Elige tu zona horaria.

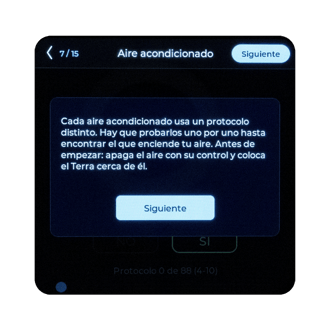

9. Configura protocolo. Cada aire acondicionado utiliza un protocolo distinto. Hay que probarlos uno por uno hasta encontrar el que enciende tu aire. Antes de empezar: apaga el aire con su control original y coloca el Terra cerca de el.

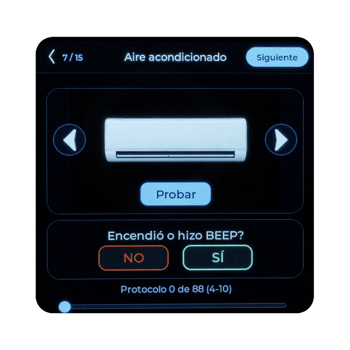

10. Prueba protocolo, observa el aire, si encendió o sono un "bip" presiona Sí, si no pasó nada presiona NO para probar el siguiente.

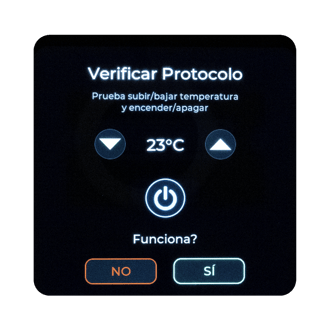

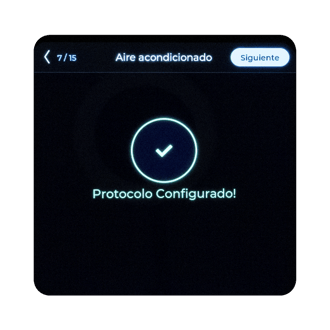

11. Verifica protocolo, una vez elegido, prueba algunos botones para confirmar. Al comprobar que funciona, toca en SI. Tu protocolo estará configurado.

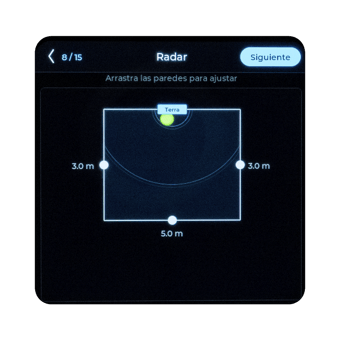

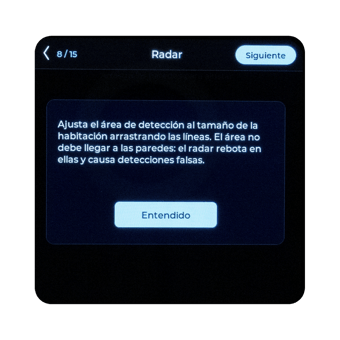

12. Ajusta el radar al tamaño de la habitación. El área no debe llegar a las paredes: el radar rebota en ella y puede causar detecciones falsas.

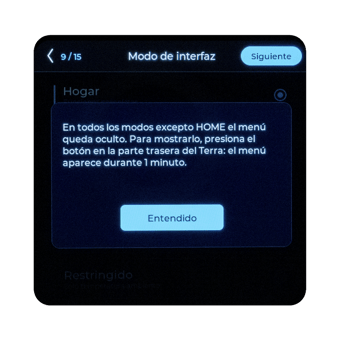

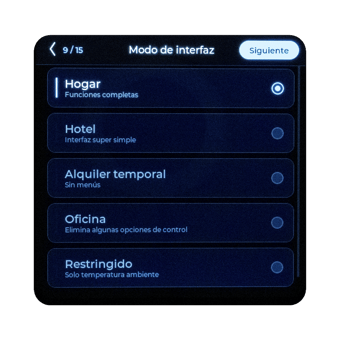

13. Elige modo de interfaz para el espacio donde se encontrará el Cuby Terra y el modo de uso.En todos los modos excepto HOME el menú queda oculto.

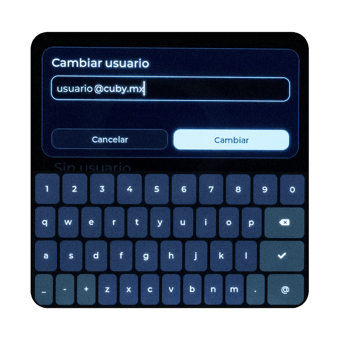

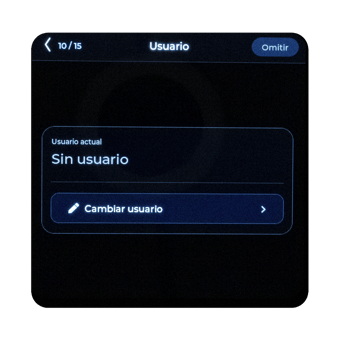

14. Ingresa tu usuario. Si no tienes un usuario de Cuby, puedes crearlo directamente en la pantalla.

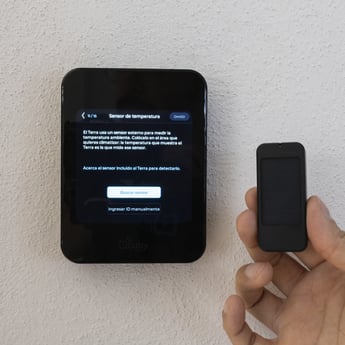

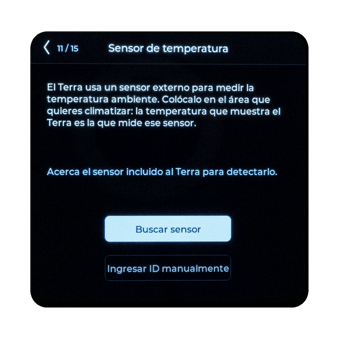

15. Sensor de temperatura. Terra usa un sensor externo para medir la temperatura ambiente. Colócalo en el área que quieres climatizar.

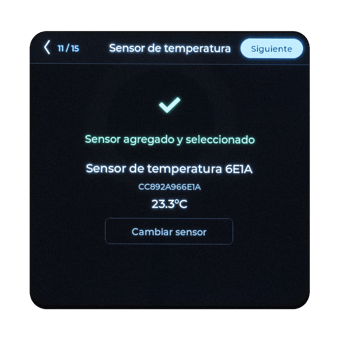

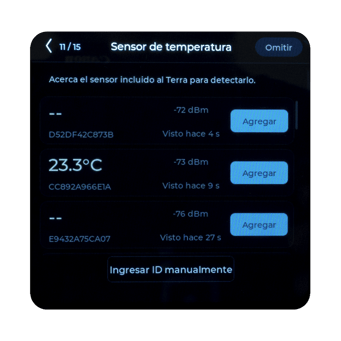

16. Selecciona el sensor de la lista.

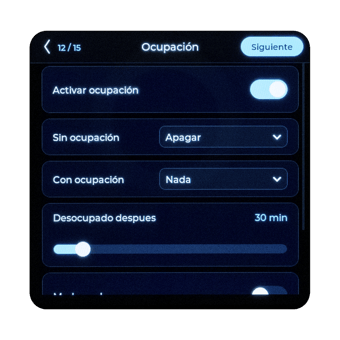

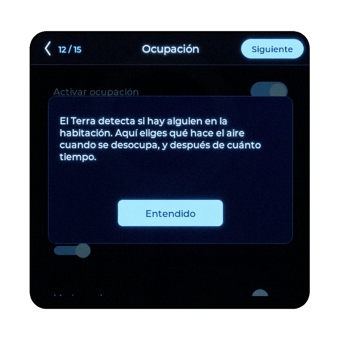

17. Ocupación. Terra detecta si hay personas en la habitación. Elige qué hace el aire cuando se desocupa y después de cuanto tiempo.

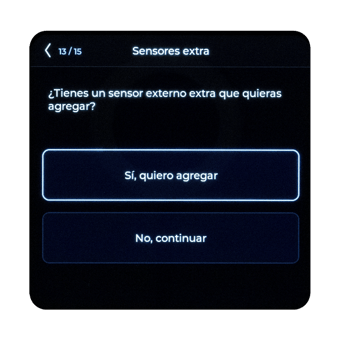

18. Sensores extra. Si deseas enlazar sensores extra.

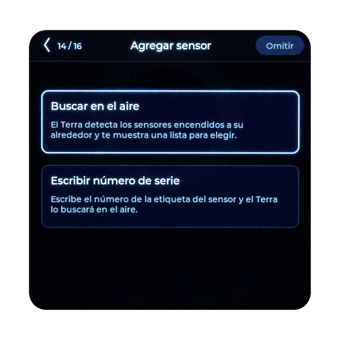

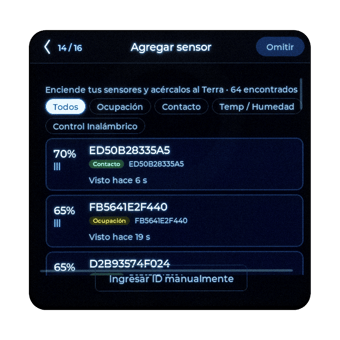

Puedes buscar en el aire sensores que se encuentren cerca o escribir el número de serie.

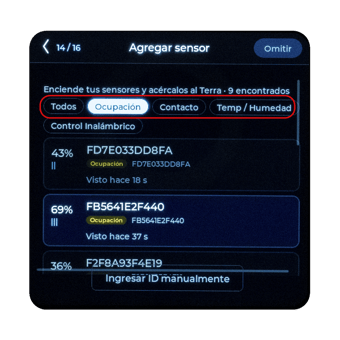

Puedes filtrar por tipo de sensor para encontrarlos fácilmente.

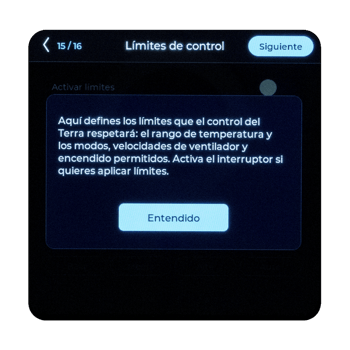

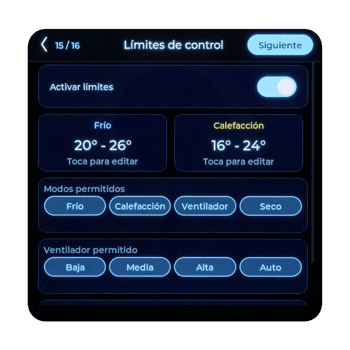

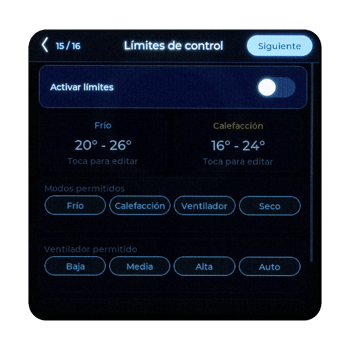

19. Establece límites.

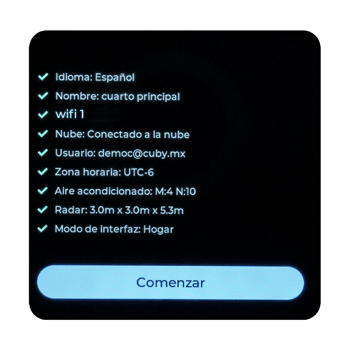

20. Resumen configuración.
Tornillo de seguridad
Para reducir el riesgo de robo o desmontaje no autorizado, puede instalar el tornillo de seguridad incluido.
- Con el dispositivo ya instalado, localice el orificio para el tornillo de seguridad en la parte inferior del equipo (viéndolo de frente).
- Inserte el tornillo suministrado y apriételo hasta que el dispositivo quede firmemente asegurado a la base.
Importante: Una vez instalado el tornillo de seguridad, será necesario retirarlo antes de desmontar el dispositivo.
