Interfaz para utilizar termostatos Nest en F&C inverter
0. Contenido
XMatch 3.0
Cable adaptador tipo A
Cable adaptador tipo B
Requerido para la instalación
- Cable de 5 hilos
1. Identifica el tipo de conexión de tu aire acondicionado
Para garantizar una instalación correcta y segura, es fundamental identificar el tipo de conexión de tu aire acondicionado, ya que esto determinará el método de cableado o la configuración necesarios.
- Si tu equipo funciona con señal infrarroja: Sigue la guía de instalación XMatch 3.0 - Infrarrojo
- Si tu equipo es de conexión cableada a un control de pared: Sigue la guía de instalación XMatch 3.0 - Cableado
El tipo de aire acondicionado define el modelo de arnés compatible para su conexión.
Equipos compatibles con XMatch 3.0

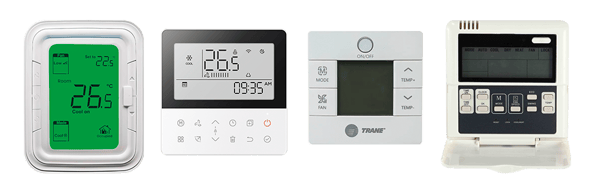

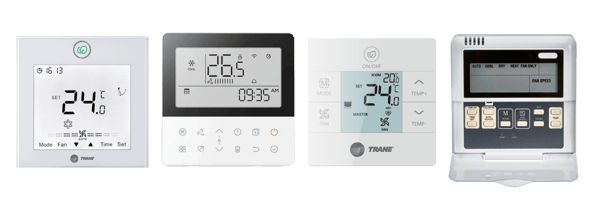

Equipos de conexión cableada

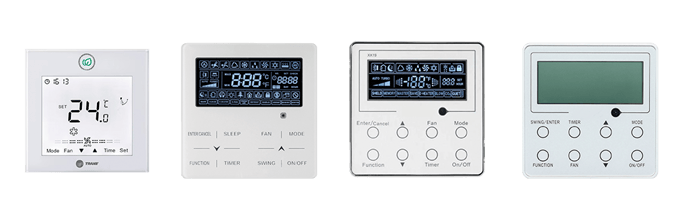

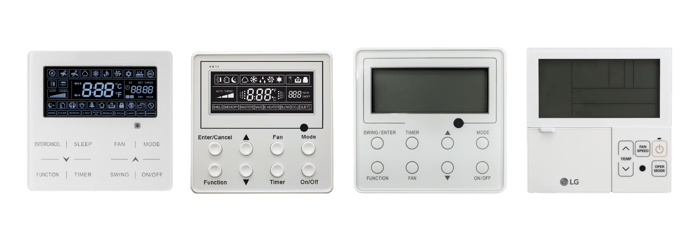

Equipos de conexión con señal infrarroja

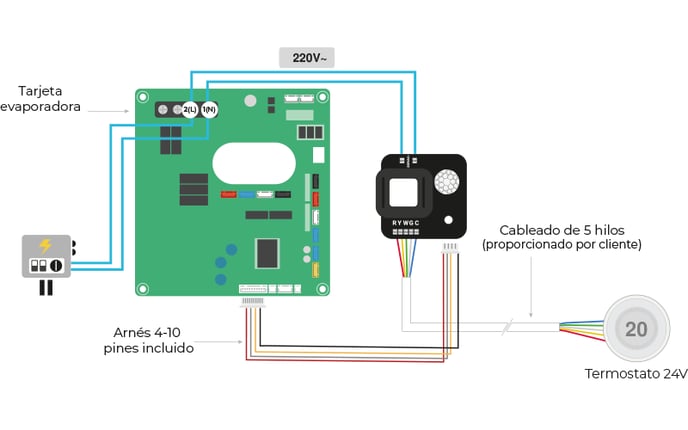

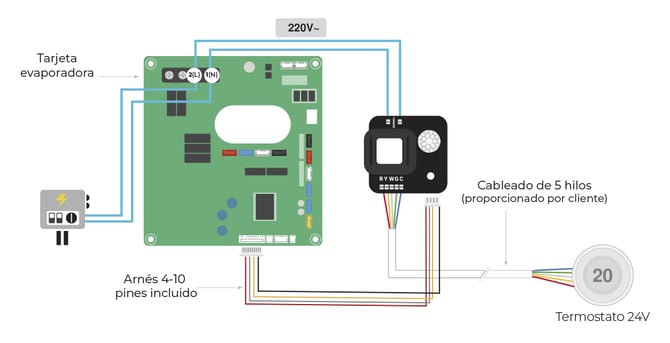

Diagrama de conexión XMatch 3.0 - Cableado
2.- Instalación
Baja la pastilla del centro de carga.
3.- Desconecta el termostato actual:

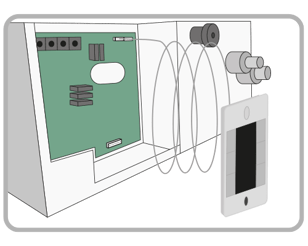

Desconecta completamente el termostato de la unidad evaporadora, dejando el cableado dentro de la pared.
Recomendación:
No retires por completo el cable en caso de que decidas reconectar tu termostato original.
4.- Conecta el arnés de 10 pines incluido:

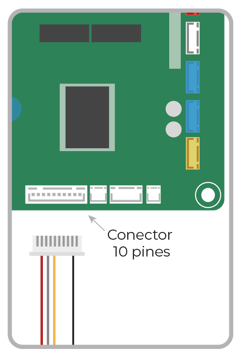

Conecta el arnés a la tarjeta de la evaporadora.
Si hubiera dos opciones de conector (blanco y amarillo), usa el conector blanco.
5.- Conecta el extremo de 4 pines del arnés incluido al XMatch.
6.- Alimenta el XMatch 3.0:
Conecta dos hilos en paralelo de 220 VAC de la alimentación de la unidad evaporadora al XMatch.
7.- Conecta cable de 5 hilos
Usando un cable de 5 hilos, conecta un extremo al XMatch siguiendo el código de color indicado. El otro extremo se conectará al termostato 24V.
Conecta los cables en la bornera correspondiente siguiendo la letra y/o color indicado en el termostato 24V.
8.- Sube la pastilla del centro de carga.
Continúa la configuración en tu termostato

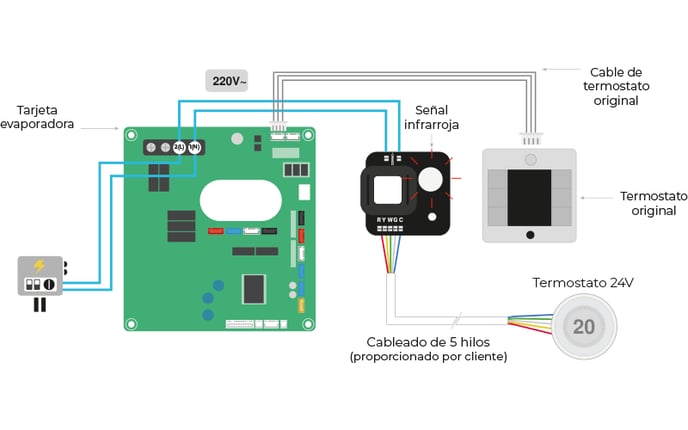

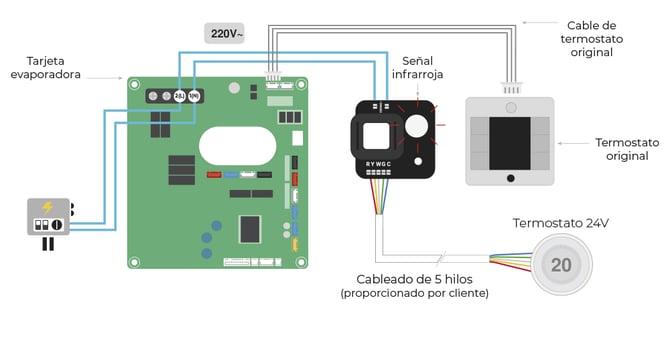

Diagrama de conexión XMatch 3.0 - para equipos infrarrojos
2.- Instalación
Baja la pastilla del centro de carga.
3.- Reubica el termostato original:
Desconecta el termostato original retirando el cableado hacia la evaporadora. Luego, vuelve a conectar el termostato, ubicándolo cerca de la unidad, ya que debe estar dentro del rango de señal del XMatch 3.0.
4.- Alimenta el XMatch 3.0:
Conecta dos hilos en paralelo de 220 VAC de la alimentación de la unidad evaporadora al XMatch.

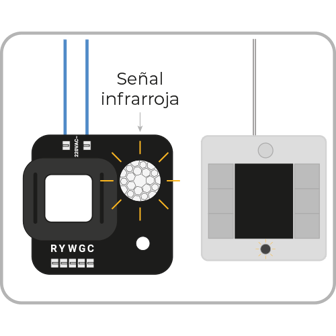

XMatch y el termostato deberán estar a la vista uno del otro, ya que así se comunicarán entre sí.
5.- Conecta cable de 5 hilos al XMatch 3.0
Usando un cable de 5 hilos, conecta un extremo al XMatch siguiendo el código de color indicado. El otro extremo se conectará al termostato 24V.
6.- Conecta los cables en la bornera correspondiente siguiendo la letra y/o color indicado en el termostato 24V.
8.- Sube la pastilla del centro de carga.
Continúa la configuración en tu termostato
¿Cómo cambiar la velocidad del ventilador con X Match?

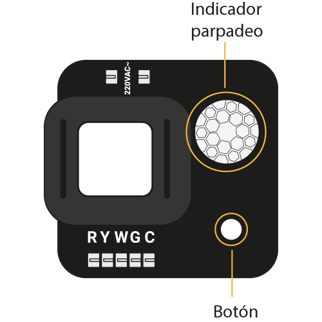

Para ajustar la velocidad del ventilador, simplemente presiona el botón en el XMatch 3.0. Cada pulsación alternará entre una de las 3 velocidades disponibles.
El XMatch 3.0 indicará la velocidad seleccionada mediante diferentes frecuencias de parpadeo del indicador:
- Parpadeo lento: Velocidad baja
- Parpadeo medio: Velocidad media
- Parpadeo rápido: Velocidad alta
