Interfaz para utilizar termostatos Nest en F&C inverter
0. Contenido
XMatch
Cable adaptador (Umatch)
Cable adaptador (TVR/VRF)

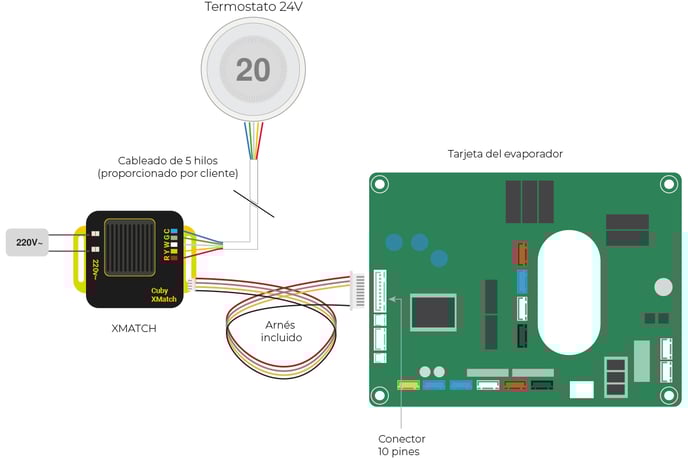

Diagrama de conexión
1. Instalación
1.- Quita la energía del Aire acondicionado.
2.- Retira el termostato original de la pared y desenchufa el arnés 3 hilos.
(Te recomendamos no retirar por completo este cable, en caso que desees re conectar tu termostato original en el futuro).

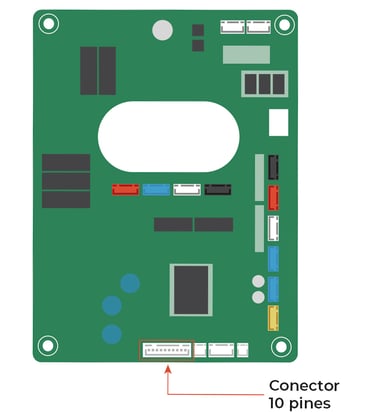

3.- Identifica el conector de 10 pines en la tarjeta del evaporador. En caso de existir mas de 1 conector de 10 pines, por favor, contáctanos.

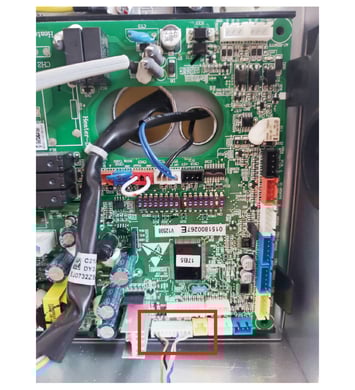

Tarjeta del evaporador

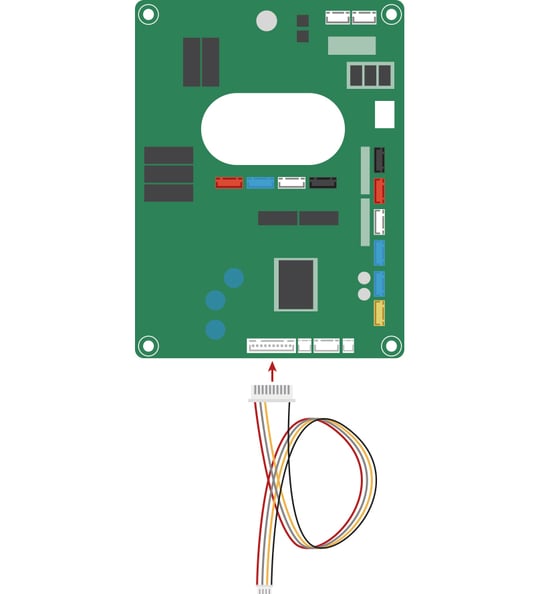

4.- Conecta el extremo de 10 pines del cable adaptador incluido a la tarjeta de tu evaporador (como se indica en la imagen)
5.- Conecta el extremo de 4 pines del cable adaptador, al XMatch.

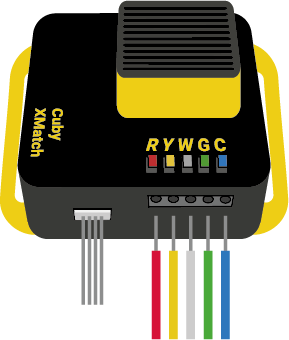

6.- Usando un cableado de 5 hilos, conecta un extremo al XMatch siguiendo el código de color indicado y el otro extremo se conectará al termostato.
7.- Conecta los cables de colores al termostato de 24VAC siguiendo el código de color.
Para la calefacción no debe utilizarse la conexión ob, sólo la W.
El Nest deberá configurarse en modo calefacción eléctrica con aire forzado.
8.- Conecta los cables de la corriente eléctrica a las borneras del XMatch.
9.- Energiza el aire acondicionado.
10.- Instala tu termostato y deberá encender correctamente.
